插拔之拉壓PEA K測試機能同時抓取壓力和拉力兩方向的最大荷重值之機能連接器測試時，抓取插入力和拔出力的正負兩方的最大荷重(Fe.Ft)之機能。

　　※正負兩方所加的荷重都大于最小值Fa以及荷重低于最小值Fa時，才算一次(一循環)拉Ft的測試完成(結束)。一定要設定最小值Fa(感知范圍)。

　　插拔之壓PEAK機能壓 力.拉力試驗時，只抓取壓PEA K值機能

　　插拔測試時，只抓取插入壓力的最大荷重(Fc)之機能。

　　插拔之拉力PEAK機能壓 力.拉力試驗時，只抓取拉PEAK值機能

　　插拔測試時，只抓取拔出拉力的最大荷重(Ft)之機能。

　　接點HOLD機能，開關的ON、OFF動作點之荷重測試機能。

　　TEST為0005外接節點從0-1斷→通時 最大值。

　　TEST為0006外接節點從1-0通→斷時最大值。

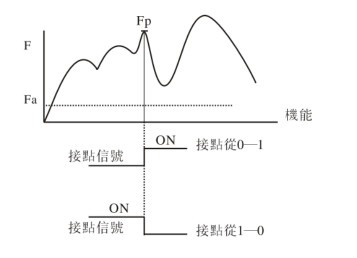

　　如下圖開關、按鍵等的操作荷重測試:

　　設定在“PEAK”顯示此功能時，F(xiàn)p局測試資料值。

　　所加的荷重大于Fa的設定值后，直到接點有變化時由

　　( OFF-ONor ON-OFF )顯示幕的荷重值會停止變化。( HOLD抓住)

　　表示從OFF-ONor0N-OFF過程中最大荷重會當做測試資料值。

　　※請將介面連接器的PINI和PIN8連接作局接點信號。

　　※如果不設定Fa(感知范圍)即無法執行測試。
